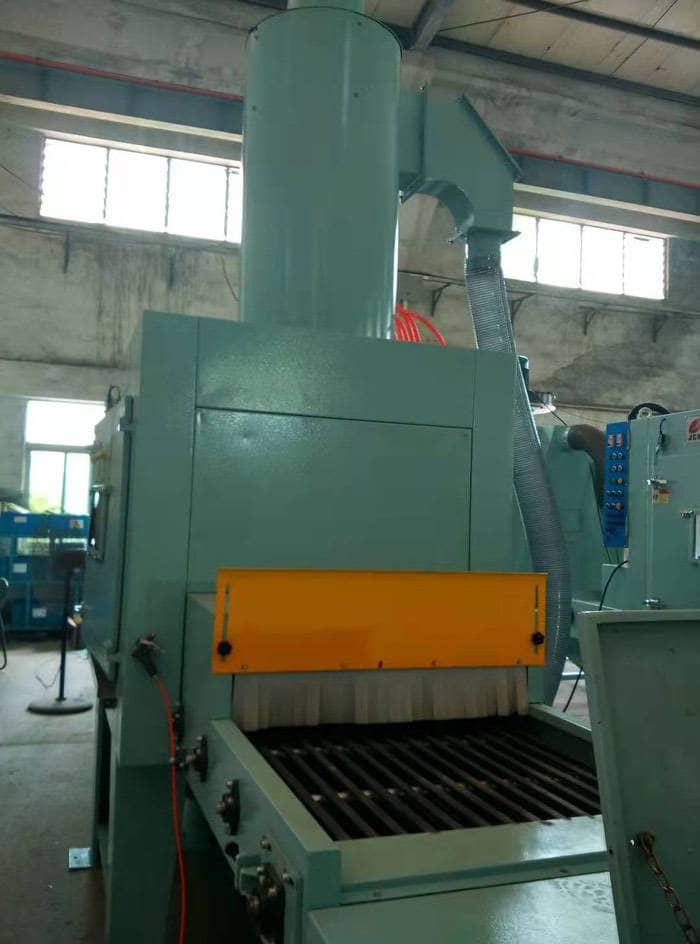

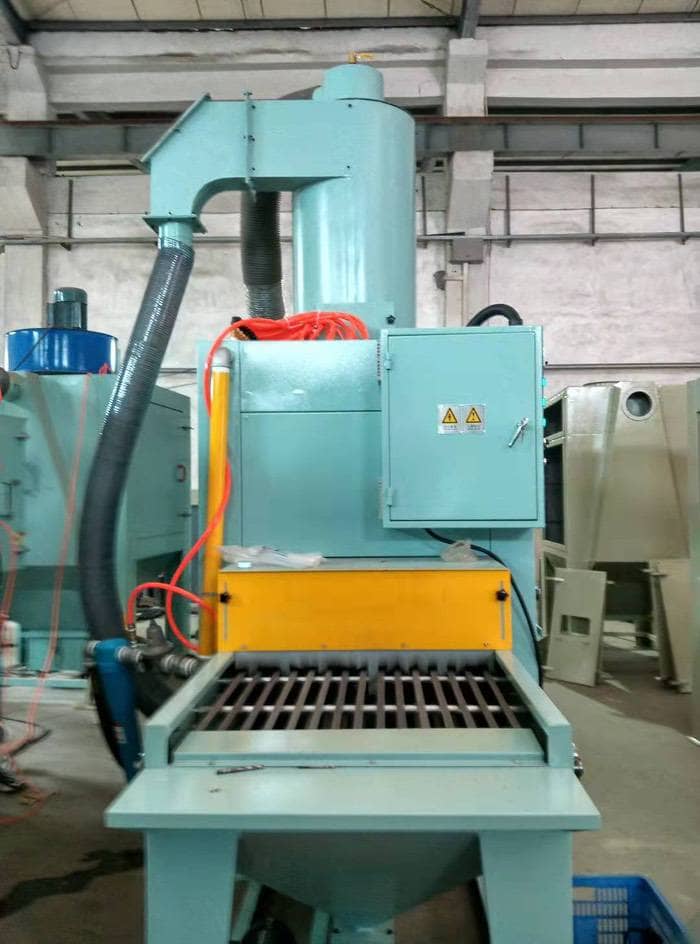

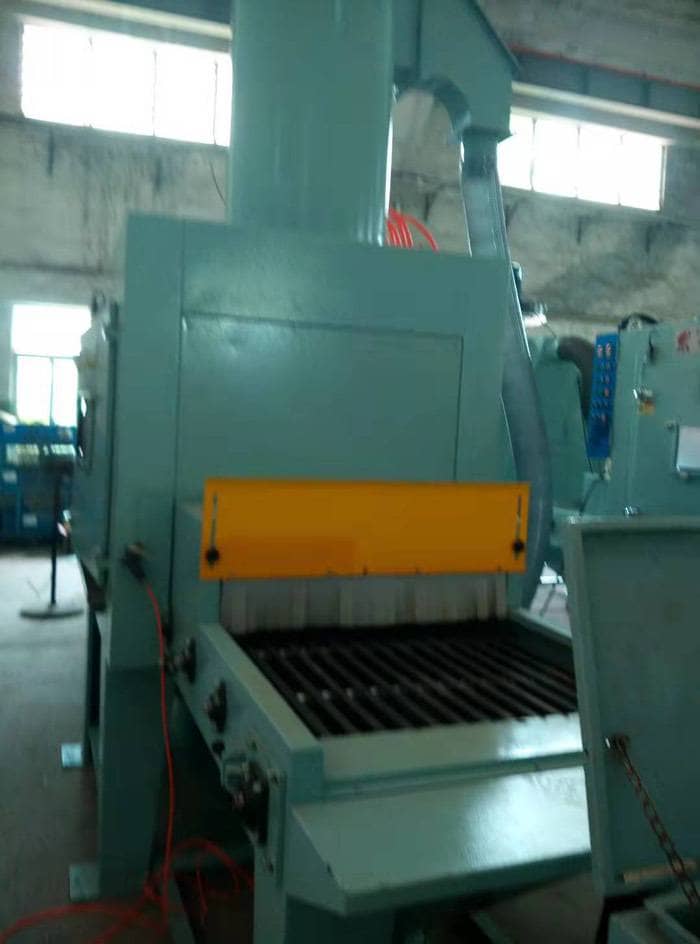

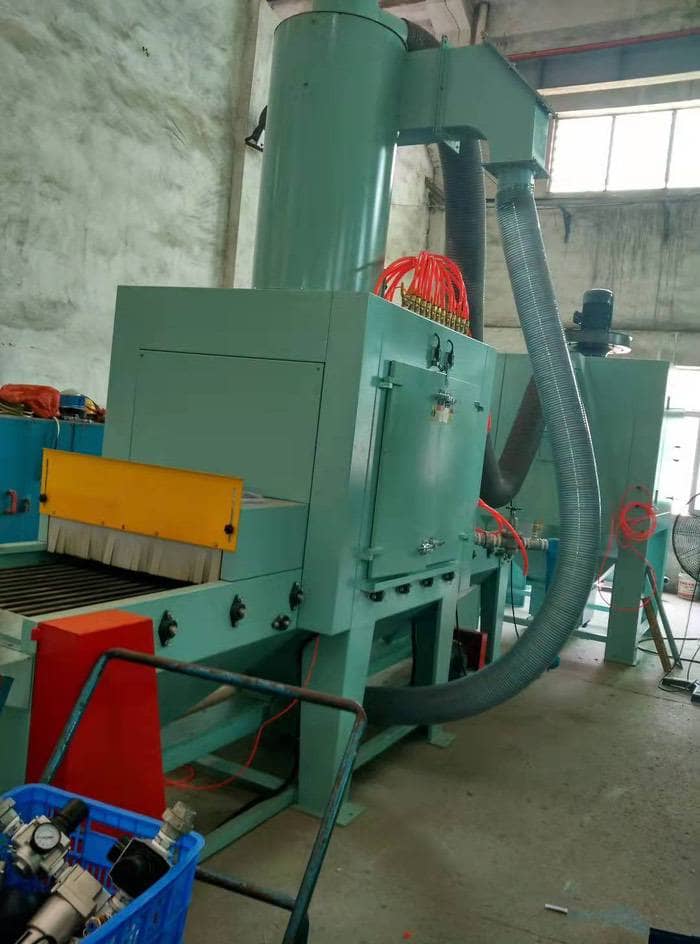

輸送式自動噴砂機

本設備是根據我公司針對客戶產品和處理要求而專門設計的雙向輸送式自動噴砂機，采用專業皮帶直接攜帶治具輸送工件，配置12支噴砂槍，設置1套噴槍擺動機構，帶動噴槍做往復擺動形式噴砂加工作業，噴槍呈3排4列布置，設單獨的調壓閥調節12支噴砂槍的噴砂氣壓，在保證噴砂效果的同時，保證了噴砂加工的效率。通過機艙內調節擋板調控不同類型工件噴砂與非噴砂區域，其自動化程度較高。

該設備由主機、旋風分離器、除塵箱、空氣壓縮系統（客戶自備）、電氣系統等組成。本機噴砂加工輸送線輸送速度和噴槍擺動速度均采用變頻調速,以滿足客戶對不同工件噴砂的要求。

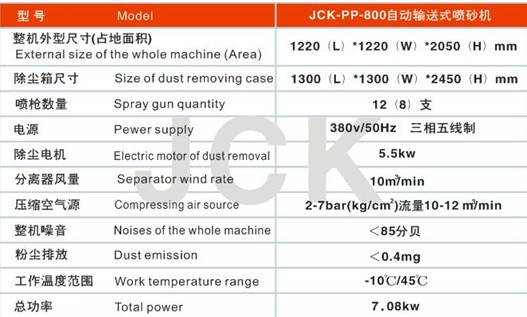

二．主要技術參數：

2.1工件最大外形尺寸:寬 ≤300mm

2.2適用范圍：硬質合金刀片工件表面清理加工專用

2.3噴砂艙體尺寸:(長*寬*高) 1200*1450*2050(mm)

2.4氣源壓力：0.5-0.8Mpa

2.5耗氣量：0.8m³/min/每支槍(壓力為0.6Mpa時)

2.6除塵箱噪聲：≤85分貝

2.7電源：380V/50HZ，三相五線制

2.8輸送速度：0.5-3米/分鐘以內可調(標準配置)

2.9最大工件重量：≤50Kg（注：其他需根據具體工件外型尺寸定）

2.10輸送方式：專用皮帶連續通過式輸送

2.11除銹等級：Sa2.5～Sa3 (GB8923-1988)

2.12室內照明：采用0.01W節能投射燈1盞

2.13磨料種類：最佳為40-180#鋼玉類磨料（使用其他種類磨料需注意調整配置）

2.14磨料回收方式：螺旋輸送+氣力方式回收

2.15 噴砂后工件表面清潔方式：壓縮空氣吹凈

2.16 分離器：采用旋風分離器（分離效果好，噴槍出砂量大，加工效能高）

2.17 除塵箱：采用聚酯布袋濾塵，氣動輔助手動振打清灰，除塵效果好

2.18 回砂管：采用專用回砂軟管（美觀，耐磨，裝拆方便）

2.19 抽塵管：采用專用抽塵PVC膠管（耐磨，裝拆方便，不受擺放場地條件約束）

2.20 噴砂艙體外配手動吹塵槍1支，主要用于調試、維護用

2.21人員分配：所以需2人操作(具體根據客戶工件大小由客戶自行確定)

2.22 裝機功率：約7.5Kw（不含所需空壓機功率）

特點：
1.采用三角皮帶輸送工件，不會積砂，皮帶速度配合噴砂工藝要求可實現變頻調速；
2.每支噴槍角度可自由調節槍架實現自動變頻搖擺，并可定點噴砂，靈活性強，適用性廣；
3.采用先進的上旋風分離系統配置，粉塵分離效果好，噴砂效率高；
4.采用PLC電氣先進控制系統，自動化程度高，穩定性好、故障率低；
5.噴嘴采用特制高耐磨材料，適用壽命長；
6.獨立的布袋式除塵系統，抽塵通風效果好；（也可選用：脈沖濾芯式除塵）
7.磨料回收采用螺旋輸送及氣力回收相結合，回收穩定性好；適應范圍：適用于平板類、盤類、四方體、型材及其他異性工件的噴砂加工，
例如：平面不銹鋼板材、普通鋼板、玻璃鋼板、石材、不粘鍋、烤盤、多士爐、電腦機箱、功能DVD面板、筆記本、電腦主機板、裝飾件、包牌徽章、通訊器材、鋁板材、型材及其他異形件等。
